4.1.3外部設施與建筑主體結構統一性

4.1.3控制項

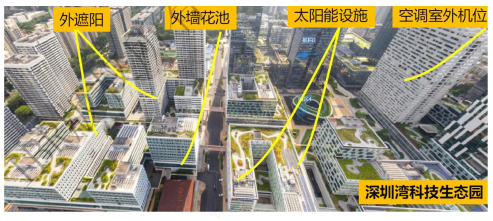

4.1.3外遮陽、太陽能設施、空調室外機位、外墻花池等外部設施應與建筑主體結構統一設計、施工，并應具備安裝、檢修與維護條件。

【條文說明擴展】

外部設施應相應符合現行《建筑遮陽工程技術規范》JGJ237、《民用建筑太 陽能熱水系統應用技術標準》GB 50364、《民用建筑太陽能光伏系統應用技術規 范》JGJ 203等的規定，且外部設施的結構構件及其與主體結構的連接也應按本 標準第4.1.2條要求驗算，滿足三種極限狀態要求，并滿足國家現行規范規定的 室外環境下的構件連接與構造要求。

外部設施需要定期檢修和維護，因此在建筑設計時應考慮后期檢修和維護條件，如設計檢修通道、馬道和吊籃固定端等。當與主體結構不同時施工時，應設預埋件，并在設計文件中明確預埋件的檢測驗證參數及要求，確保其安全性與耐久性。例如，新建或改建建筑設計時預留與主體結構連接牢固的空調外機安裝位置，并與擬定的機型大小匹配，同時預留操作空間，保障安裝、檢修、維護人員安全。

【具體評價方式】

本條適用于各類民用建筑的預評價、評價。

預評價查閱涉及外部設施的設計說明、計算書與結構設計大樣圖等設計文件。

評價查閱預評價方式涉及的竣工文件，還根據設計圖要求查閱檢修和維護條件、相關檢測檢驗報告。投入使用的項目，尚應查閱外部設施相關管理與維修記錄。

    【條文解讀】

    條文變化情況：新增條文。 條文關注點：外部設施。

    技術要點：

    1、集成設計，外部設施連接件應與設施 同壽命，同時應一體化設計與施工；

    2、設計檢修通道、馬道和吊籃固定端等；

    3、當與主體結構不同時施工時，應設預埋件，并在設計文件中明確預埋件的檢測驗證參數及要求，確保其安全性與耐久性；

    4、預留操作空間，保障安裝、檢修、維護人員安全。

    5、外部設施應應符合現行《建筑遮陽工程技術規范》JGJ 237、《民用建筑太陽能熱水系統應用技 術標準》GB 50364、《民用建筑太陽能光伏系統應 用技術規范》JGJ 203等的規定，且外部設施的結構構件及其與主體結構的連接也應按本標準第4.1.2條要求驗算。

    【建議提交材料及技術要求】

    【相關標準】
