 4.1.4建筑內部的非結構構件、設備及附屬設施等應連接牢固并能適應主體結構變形

 4.1.4控制項

 4.1.4建筑內部的非結構構件、設備及附屬設施等應連接牢固并能適應主體結構變形。

【條文說明擴展】

 建筑內部的非結構構件包括非承重墻體、附著于樓面和屋面結構的構件、裝飾構件和部件、固定于樓面的大型儲物架，移動式檔案密集柜等。設備指建筑中為建筑使用功能服務的附屬機械、電氣構件、部件和系統，主要包括電梯、照明 和應急電源、通信設備、管道系統、采暖和空氣調節系統、煙火監測和消防系統、公用天線等。附屬設施包括整體衛生間、固定在墻體上的櫥柜、儲物柜等等。

 建筑內部非結構構件、設備及附屬設施等應滿足建筑使用安全，與主體結構之間的連接滿足承載力驗算及國家相關規范規定的構造要求。例如，內填充墻高厚比應滿足穩定性計算要求；樓屋面下機電設備的吊桿滿足吊掛設備的承載力要求;墻上固定吊柜與墻體連接可靠，連接錨栓滿足吊柜預期極限承載能力的要求。

 適應主體結構的變形，主要指以下幾個方面：

 1） 非結構構件適應主體結構的變形。對非結構構件的填充墻，因適應主體結構梁與柱受力變形及不同材料之間因溫度膨脹系數不同而產生的變形，一般釆取相應的構造要求。如填充墻墻高超過一定高度與長度即設腰梁及構造柱，與結構柱之間設拉接筋；對非結構構件的裝配式內墻條板，在樓面與梁（板）底連接處設金屬限位連接卡，墻板之間設子母槽等;對非結構構件的移動式檔案密集柜， 樓面需要足夠的剛度，避免移動檔案柜脫軌等。

 2） 設備及輔助設施，適應主體結構變形。建筑部品、非結構構件及附屬設備等應釆用機械固定、焊接、預埋等牢固性構件連接方式或一體化建造方式與建筑主體結構可靠連接，變形協調，防止由于個別構件破壞引起連續性破壞或倒塌，或者因建筑主體變形過大而影響設備設施的正常運行。應注意的是，以膨脹螺栓、 捆綁、支架等連接或安裝方式均不能視為一體化措施。例如，固定的設備及附屬設施不能直接橫跨主體結構的變形縫。

 近年因裝飾裝修脫落導致人員傷亡事故屢見不鮮，如吊鏈或連接件銹蝕導致吊燈掉落、吊頂脫落等。故要求在運營過程中進行定期檢查、維修與管理。

【具體評價方式】

 本條適用于各類民用建筑的預評價、評價。

 預評價查閱結構設計總說明、各連接件、配件、預埋件的力學性能及檢測檢驗報告、關鍵連接構件計算書、施工圖等設計文件，設備及附屬設施的布置圖及設計說明。

 評價查閱預評價方式涉及的竣工文件，還查閱材料決算清單、產品說明書、主要構件連接能力檢測報告。投入使用的項目，尚應查閱運營管理與維修記錄。

   【條文解讀】

條文變化情況：新增條文。

    條文關注點：內部非結構構件、設備、設施。

    名詞解釋：

    ● 建筑內部的非結構構件：包括非承重墻體、附著于樓面和屋面結構的構件、裝飾構件和部件、 固定于樓面的大型儲物架，移動式檔案密集柜等。

    ● 設備：指建筑中為建筑使用功能服務的附屬機械、電氣構件、部件和系統，主要包括電梯、 照明和應急電源、通信設備、管道系統、采暖和空氣調節系統、煙火監測和消防系統、公用天線等。

    ● 附屬設施：包括整體衛生間、固定在墻體上的櫥柜、儲物柜等等。

    技術要點：連接牢固

    ● 建筑內部的非結構構件、設備、附屬設施：應滿足建筑使用安全，與主體結構之間的連接滿 足承載力驗算及國家相關規范規定的構造要求。具體如下：

    √ 內填充墻高厚比應滿足穩定性計算要求；

    √ 樓屋面下機電設備的吊桿滿足吊掛設備的承載力要求；

    √ 墻上固定吊柜與墻體連接可靠，連接錨栓滿足吊柜預期極限承載能力的要求。

    技術要點：適應主體結構變形

    ● 非結構構件適應主體結構的變形

    √ 對非結構構件的填充墻，墻高超過一定高度與長度，即設腰梁及構造柱，與結構柱之間設拉 接筋；

    √ 對非結構構件的裝配式內墻條板，在樓面與梁（板）底連接處設金屬限位連接卡，墻板之間設子母槽等；

    √ 對非結構構件的移動式檔案密集柜，樓面需要足夠的剛度，避免移動檔案柜脫軌等。

    ● 設備及輔助設施，適應主體結構變形

    √ 應采用機械固定、焊接、預埋等牢固性構件連接方式或一體化建造方式，與建筑主體結構可 靠連接，變形協調。

    注意：以膨脹螺栓、捆綁、支架等連接或安裝方式，均不能視為一體化措施。例如，固定的設備 及附屬設施不能直接橫跨主體結構的變形縫。

    【建議提交材料及技術要求】

最全的新國標條文詳解請通過以下方式學習：

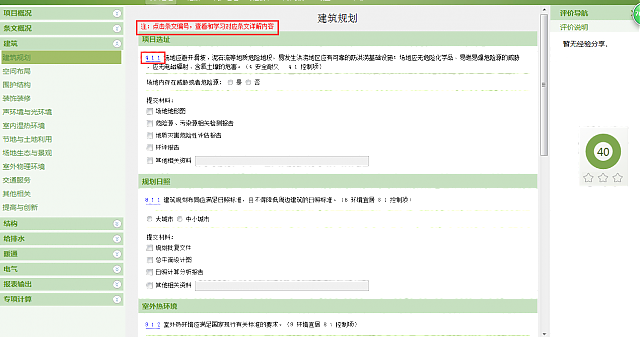

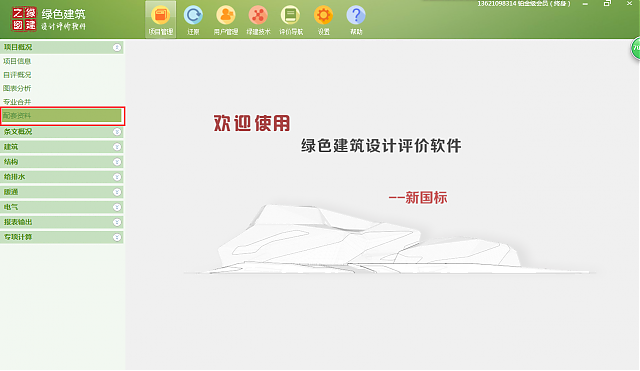

1、綠建評價軟件正式版——配套資料/聯網狀態直接點擊條文編號。
