采光標準主要包括采光系數和采光質量。采光系數是指在全\x00天時室內某一點的天然光照度與室外露天無遮擋處的水平面照度之比。采光系數值越大，采光效果越好。采光質量不僅取決于被識別對象的表面照度，而且還取決于投射在物體表面的光的方向性，識別對象與背景的亮度對比，視野內有無眩光等。

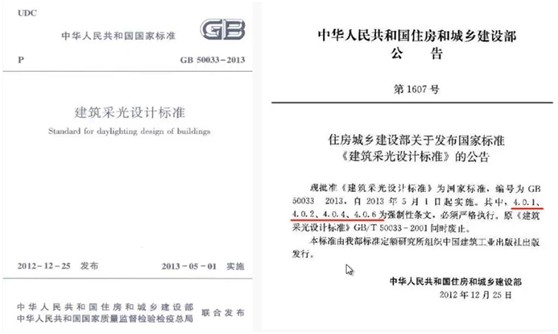

《建筑采光設計標準》 GB50033－2013自2013年5月1開始實施，《建筑采光設計標準》GB50033－2001同時廢止。以下簡稱為《標準》其中，4.0.1、 4.0.2 、4.0.4、4.0.6為強制性條文，必須嚴格執行，《標準》中住宅建筑中的臥室、起居室、廚房應滿足規定要求，教育建筑中的普通教室以及醫院建筑中的一般病房都應滿足規定要求，詳情見采光標準。

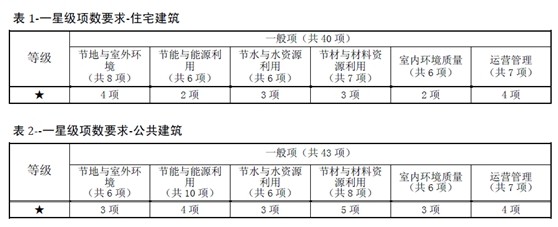

        隨著綠色建筑在我國的廣泛推廣，做綠色筑就越來越迫切，設計單位在投標報審中，僅僅做節能、日照分析，已經不能滿足做綠色建筑的要求了，就需要我們進行采光軟件的學習，目前北京已經執行建筑一星標準了，不管你是住宅還是公建做一星就要滿足下面的項目。

經過上面的一些條件的制約，介紹一款操作方便的采光軟件－綠建斯維爾采光分析軟件；如果你是斯維爾的用戶那就更容易學會了，因?yàn)榫G建軟件整體采用一模多用的方式進行，也就是說只要斯維e的節能和日照的模型，就不用二次建模了。

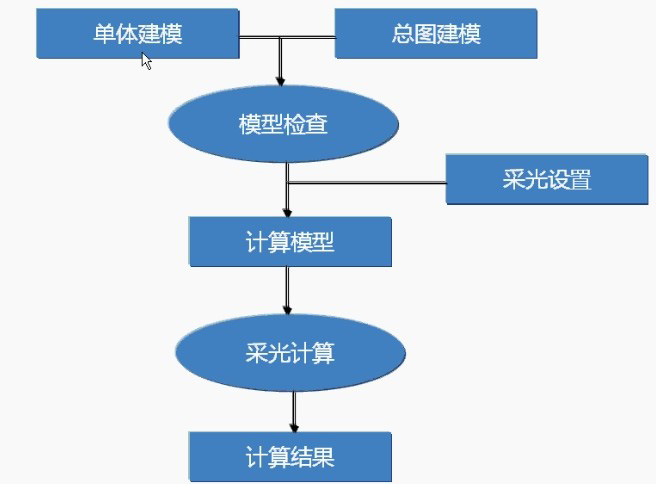

第一步，先來了解下采光軟件的操作流程。

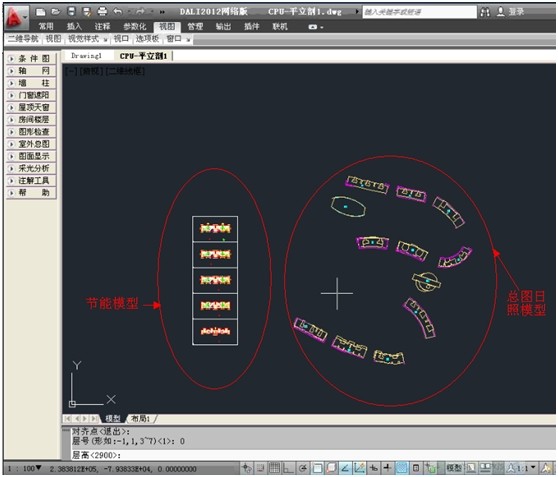

第二步，導入已往的f能模型和日照模型。這里要注意了，節能的時候是進行過“建樓層框”這個命令的，所以在總圖日照模型中也要設置這個命令，采光軟件是在“空間劃分”下面中建樓層框這命令，目的就是讓總圖模型和日照模型結合起來，指定對齊點就可以了。

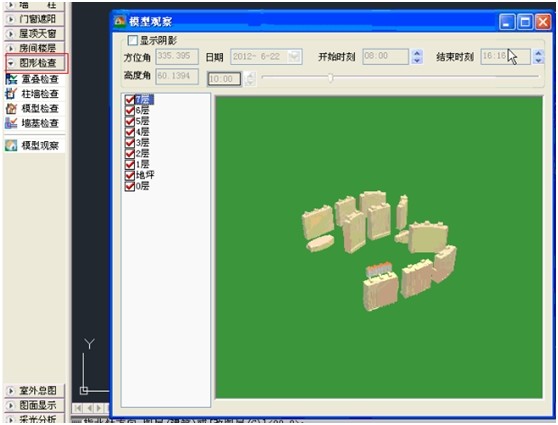

      這樣我們就看到了如下圖中模型的情況，也就是說基本的模型搭建工作就完成了。

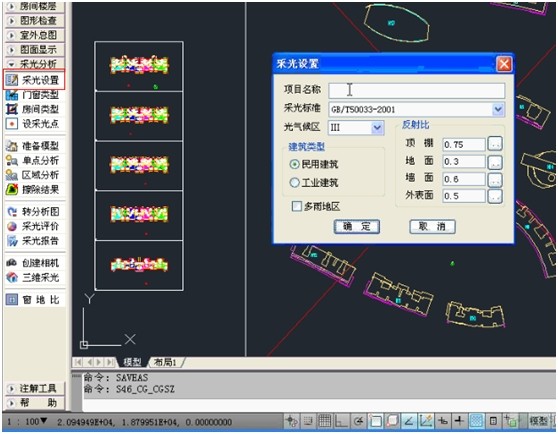

第三步，要進行采光設置了，點擊“采光分析中”，采光設置選項，進行采光選項的設置，這里先要進行采光標準的選擇，分別是01年和13年的標準，然后選擇采光氣候區的選擇，以及“建筑類型”的選擇，如果是南i多雨區就要把“多雨地區”這個選項選上。

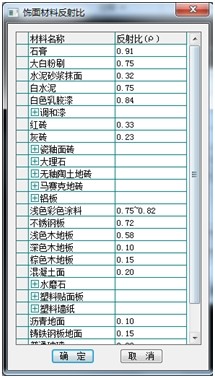

再然后就是對地面、墻面的反射比進行設置了，軟件給提供了材料反射比值，如果與標準中不一樣就需要進行設置了。

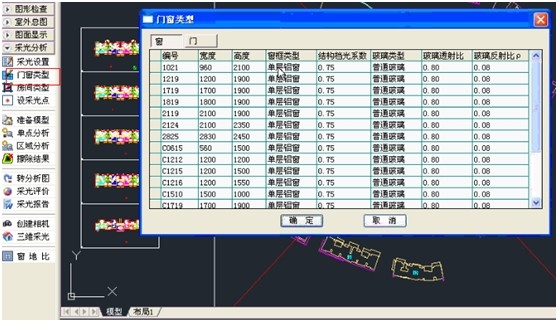

第四步，采光設置好了，然后就需要進行門窗的設置了，軟件通過模型自動提取門窗內容，可以進行門窗的結構檔光系數、玻璃透射比以及玻璃的反射比，這些都是影響采光系數的。

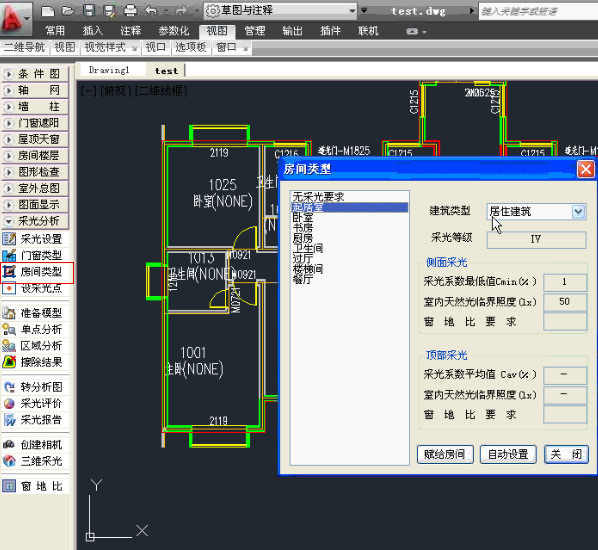

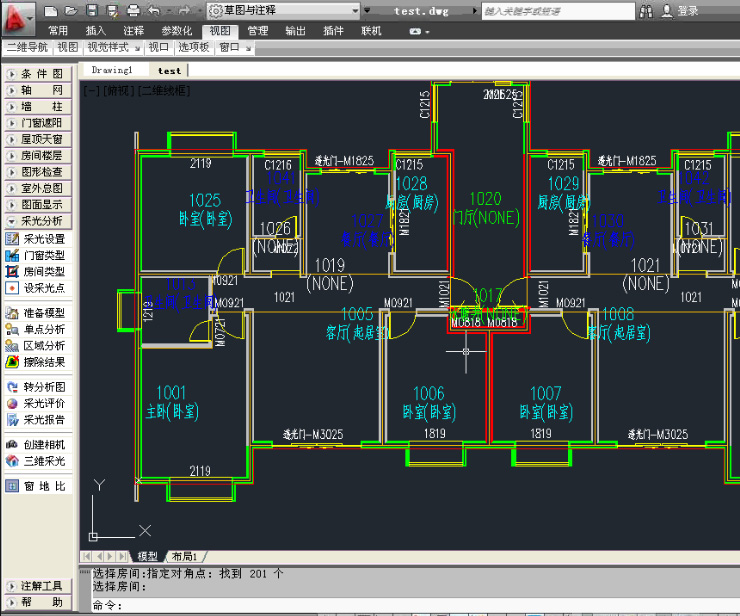

第五步，對房間功能進行設置，這步也就是確定了你建筑的類型，上面也闡述了采光標準中的強條，可以通過“建筑類型”對筑進行修改，同時軟件智能的根據f筑類型，去匹配房間的類型，同時每一個不同房間的功能對應不同的采光等級。然后選中房間，“賦給房間”，進行每一個房間的匹配。

匹配后的房間如下圖， 圖中有顏色的就說明也經匹配上了，那么不同的顏色則對應不同的采光要求。

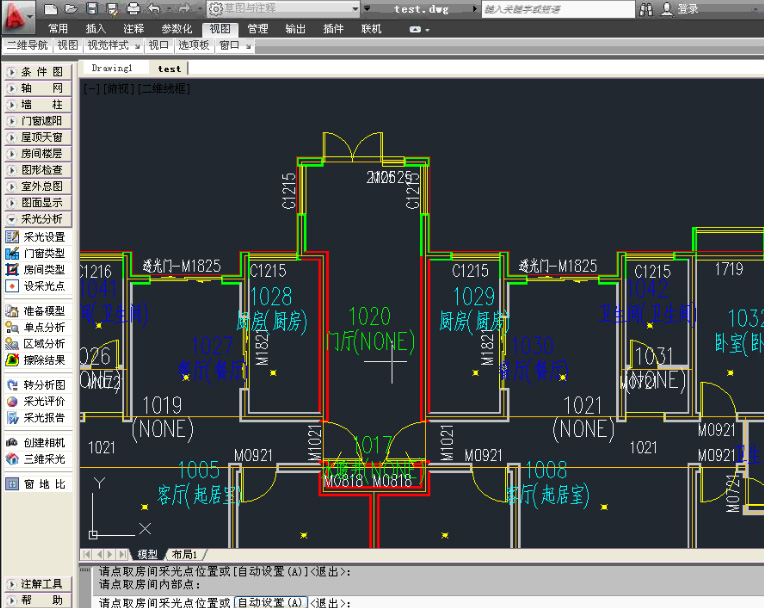

第六步，按照01年的采光標準計算最小采光系數，需要進行采光點的設置；點擊“設采光點”，然后再命令行提示自動設置采光點，選擇后對框選圖紙，這樣軟件就自動繪制出最小采光點了。如果房間有多個窗的這種情況，就需要手動指定它最小采光點。

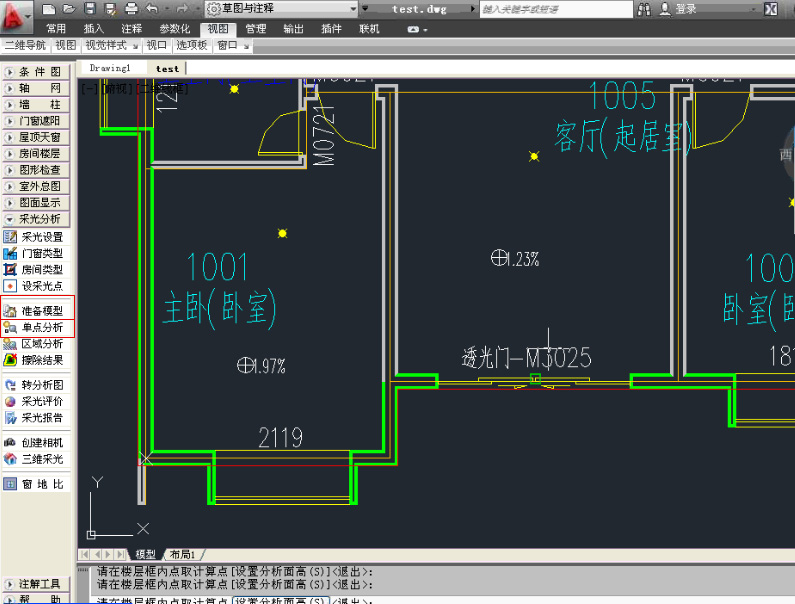

第七步，設置完成了，就可以到我們的采光分析進行采光分析了，再分析前先要做“準備模型”的工作，點擊準備模型就可以了；模型準備好后就可以進行 “單點分析”，單點分析是進行每一個點的采光值計算，也是驗證每一個的采光系數的方法。

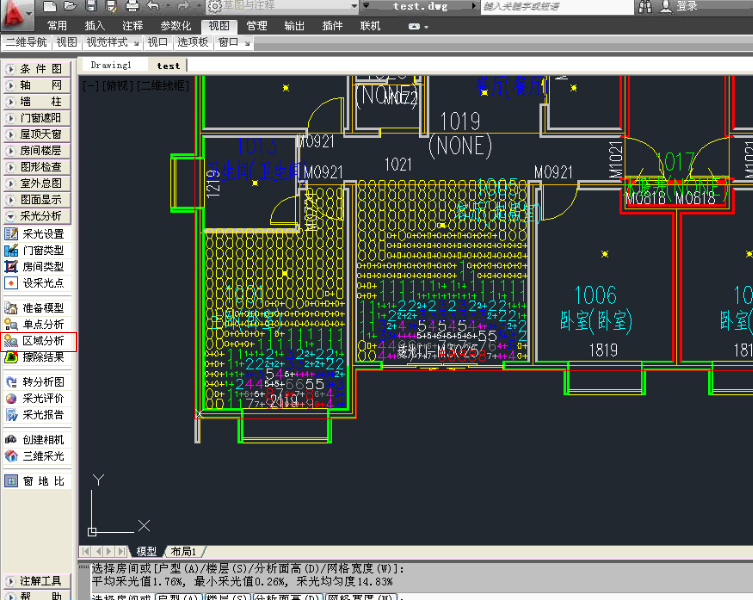

第八步區域分析，區域分析是對整個單體房間進行分析，計算時間相對較長，值越大說明采光越好；區域分析的方法也是先要進行“準備模型”，然后點擊區域分析，選擇要分析的房間。

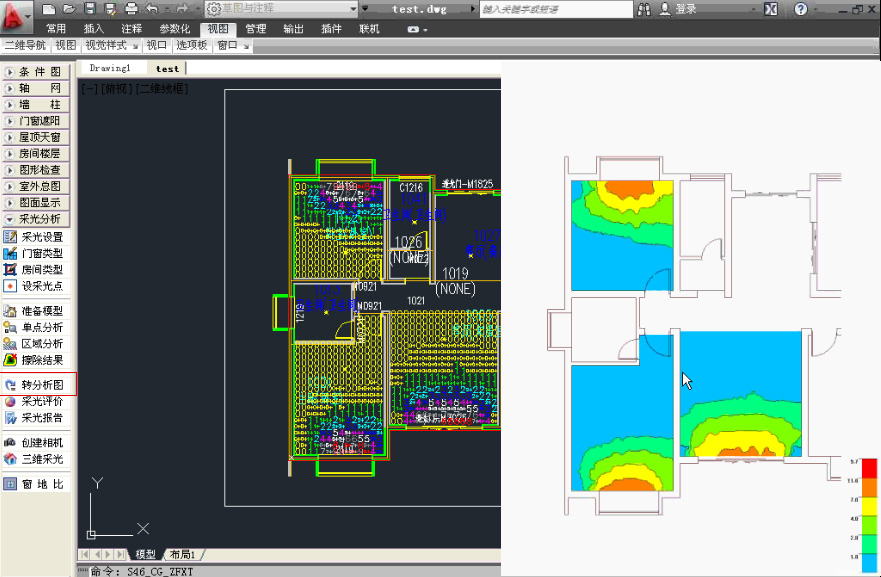

第九步，區域分析后的結果可以“轉分析圖”，為報審提供采光分析圖片，可以作為匯報素材。方法是點擊“轉分析圖”，兩點確定分析范圍，軟件進行計算生成圖片選擇要保存的位置。

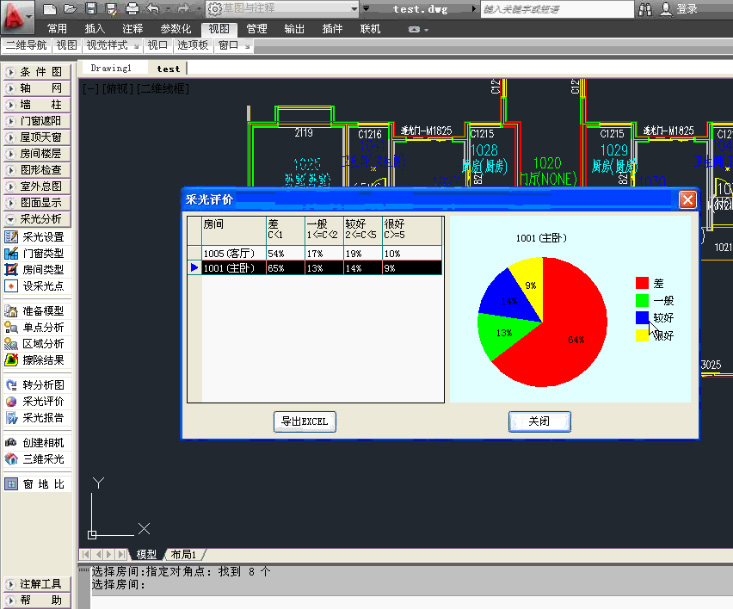

第十步，采光評價可以進行房間采光品質的比對，軟件中用餅圖表示每一個房間所占的采光比重。

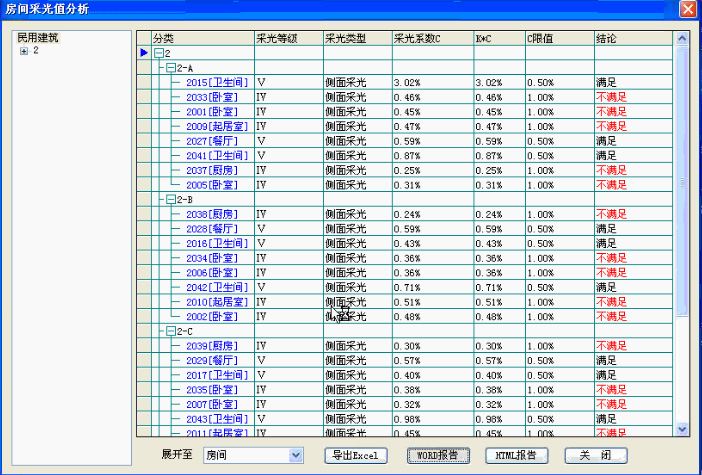

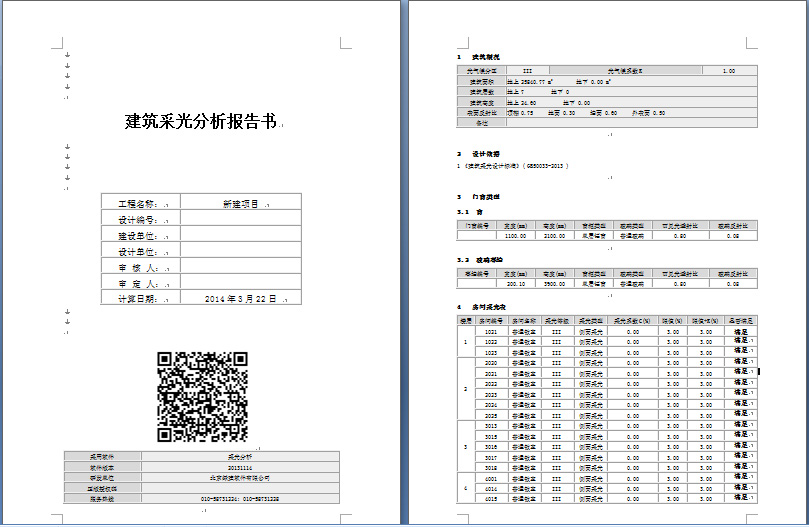

第十一步就是生成采光報告了，14版中要先進行采光計算喲，選擇要生成采光報告的樓層，這個相對簡單，就直接看結果了。如圖中所示，軟件計算出來的每一個房間的采光系數，與限值進行比較，結論中給出是否滿足。這里就會有朋友問了，采光是按窗地比進行計算的，窗地比滿足，就滿足采光要求了嗎？專家指出窗地比沒有考慮外圍條件以及自身遮擋的問題，所以結論是采光系數滿足了窗地比一定滿足，所以窗地比驗證更適合方案階段，采光系數驗證更適凳┕ね冀錐危使得計算更加準確。

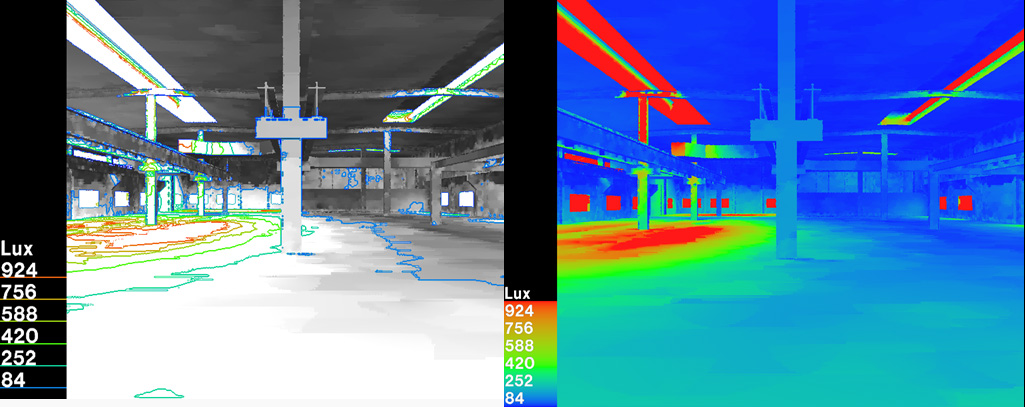

第十二步三維采光，用三維采光可獲得房間某一視角的照度、亮度的等值線或偽彩色圖，用于直觀評價采光效果。方法是在“采光分析r下面“創建相機”按提示再點擊“三維采光”可以出等值圖和偽彩圖，也是可以作為報審、匯報素材使用。

采光因?yàn)樾鲁鰜淼膖準，所以學習還不深入，請專家多多指證，互相進步。~~~
