為了滿足現代建筑的形體多變性和幕墻系統的越來越普遍化，Revit應運而生了新功能——體量族模板。它使得Revit的建模方式較之以前更加靈活，修改也更為方便，從真正意義上，完成了Revit建模的華麗蛻變。此項功能在Revit2010中首次發布，并且在Revit2011等之后的版本中得到了升級和發展。這里，我們BIM愛好p以上海中心的模型為例，給大家介紹一下體量族的創建方法以及在項目文件中的應用。

    步驟分解

步驟一：繪制原始模型輪廓

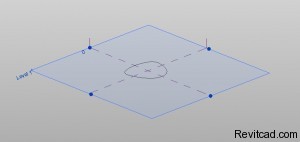

        打開公制體量.rft文件①，選中樓層一②，在此工作平面上繪制三角平面圖形，如下圖所示。

• 步驟二：生成模型
•        選中三角圖形，點擊“創建形狀”③形成3D模型，如圖所示。

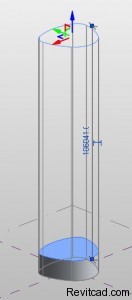

• •          選中頂平面，將模型拉伸④到合適高度，如圖所示。
  •

  • 步驟三：添加修改輪廓，完成模型

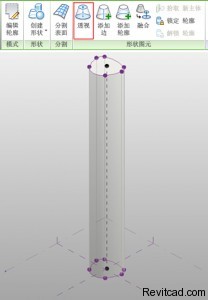

    •         選中整個物體，點擊“透視”使模型結構更清晰，如圖所示。
    •

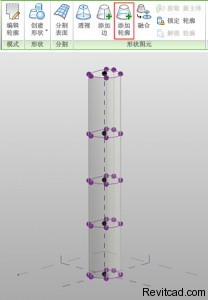

    •         點擊“添加輪廓”在不同高度增加多個輪廓截面，如圖所示。
    •

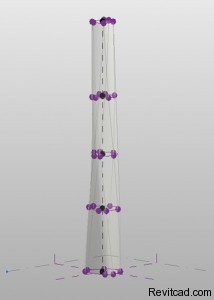

    •           修改各個輪廓的大小和方向，如圖所示。
    由下至上：第2個：比例（0.9）；旋轉（-22.5）
              第3>：比例（0.8）；旋轉（-45.0）
              第4個：比例（0.7）；旋轉（-67.5）
              第5個：比例（0.6）；旋轉（-90.0）

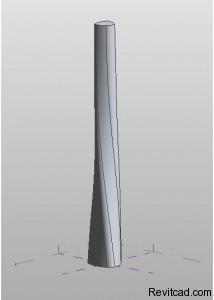

    •          取消“透視”，1圖所示。
    •

    • 步驟四：添加網格線

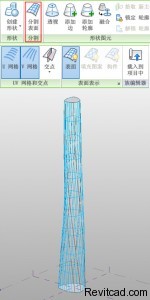

      •         選中模型外表面（除上1下表面外），點擊“分割表面”⑤；并根據情況調整UV 網格的值，如圖所示。
      •

      • 步驟五：在項目文件里的應用
        •         把新建的體量模型加載到項目文件中
        •         點擊“幕墻系統”工具后，再選擇物體的外表面，使之被賦予玻璃的材質，如圖所示。
        •

        • 步驟要點說明：
        •     公制體量.rft文件：你可以驚喜地發現在新建菜單里為“概念體量”單獨開辟了一個快捷方式。并且這次所有建模過程我們將完全在3D環境中完成，大家不必切換到任何s個視圖中去。
          •     樓層1：用鼠標選中哪個平面，哪個平面就將被作為工作平面，方便得很呢！
          •     創建形狀：概念體量環境中將不再有n統的5種建模方式讓我們自己去選擇，取而代之的是軟件根據我們的輪廓數量、位置等信息去自動判斷將用哪種方式形成模型（當然，形成模型的根本還是原來的5種方法）。舉個例子，如果我們提供了一條路徑線和一個輪廓，并且這2個圖形是相切的，那么當我們“創建形狀”時，軟件就會用“放樣”去形成s型。
          •     拉伸：無論選中模型中的點、線還是面，都會出現3個方向上的箭頭。任意拖拽其中的一根或一個面，都可以使選中的物體改變方向。
          •     分割表面：用于劃分建筑外表面。
          • 小編總結：
        •      通過繪制“上海中心”的模型，簡單地給大家介紹了概念體量建模的功能和操作。當然，如果有興趣的話，還有很多好用的功能等>大家去發現！
